電力、信息系統中，線路、線纜是輸送能量及信號的有效載體。在電氣、電子領域，通過線路、線纜實現兩點之間的連接，為配電組網、信息交互提供關鍵作用。

以下內容將從電線線纜類型、電線線纜規格、電線線纜功率計算三個方面，分享關于線路、線纜的基礎知識。通過深入淺出的信息傳遞、計算方式解析，幫你認識線路、線纜的作用特點，與此同時在線徑、規格、選材方面提供有利參考。

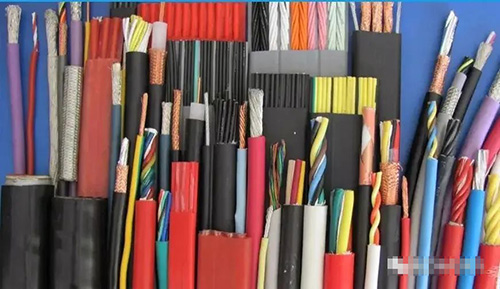

電線線纜種類多樣

一、電線線纜類型

線材結構類型

電線線路一般由導線、絕緣層、保護層構成，根據我們使用需求特性，不同場所均可選擇對應的線材類型。

1、室內分支線纜常選塑銅線，即單股導線+硬塑絕緣層；

2、供配電主干線常選用多股導線、絕緣層、保護層；

3、室外低功率導線常選用橡塑保護護套線即導線、絕緣層、橡膠保護套。

另外從輸送電流、功率性質又分為雙絞線、平行線線區別。其中雙絞線具備屏蔽干擾信號、柔性好、可塑性強的特點。平行具有單芯、雙芯、多芯的形式，可按實際需要選擇不同線芯數量。

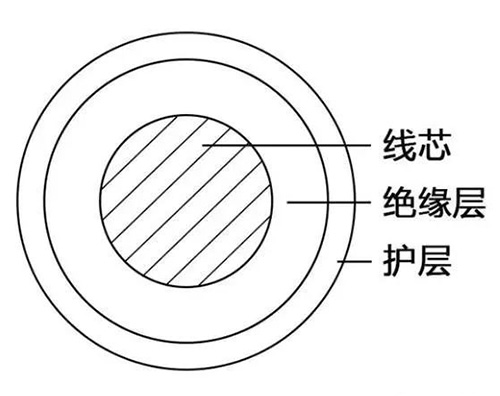

結構組成

線材材質類型

線纜線芯導體材質常用有五種：分別是銅、鋁、銀、金、合金等，隨著工業材料不斷研發合成銅合金、鋁合金、鍍錫銅、鍍銀銅等材料也成為新型材料被利用推廣。但用途最廣的仍然是銅和鋁。

線纜絕緣材料；一般常用有四種類型，第一種塑料類：聚乙烯、聚丙烯、聚烯烴等；第二種橡膠類：天然橡膠、乙丙橡膠、丁膠等；第三種紙類：電纜紙、絕緣紙；第四類其它類：絕緣漆、玻璃纖維、云母等

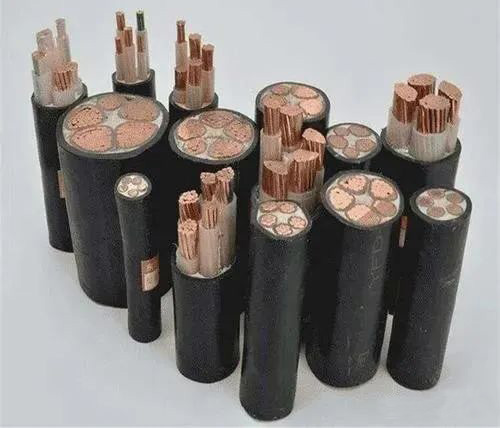

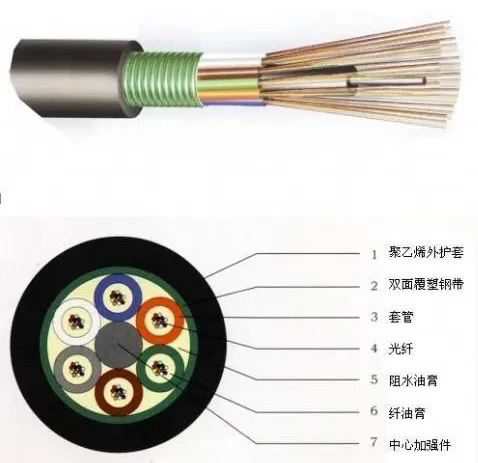

復雜多芯線纜

二、電線、線纜規格

線纜線徑規格

電線、線纜直徑以平方毫米計算，常用單芯電線線徑規格主要有0.75mm、1.0mm、2.5mm、4mm、6mm、10mm、16mm、25mm、35mm、50mm、75mm、95mm、120mm、150mm、180mm、240mm等16種。另外從線芯特性分為軟芯線纜和硬線纜兩種類型。

硬質塑銅線

線纜規格含義

多芯線纜指一根線纜中匯集2根以上的電線，如3*2.5mm、5*6mm、5*10mm其中第一數字表示為線芯數量，第二數字表示線芯直徑。另外大功率供配電我們還?？吹?*75mm+2*50mm、3*185mm+2*120mm,這種類型指一根電纜中主芯纜三根加回路纜兩根，共計5根不同線徑匯集在一起。

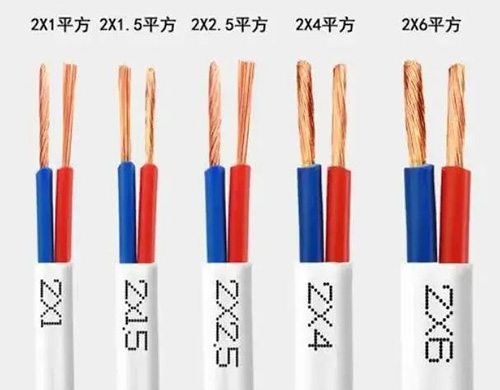

普通護套線

線纜顏色含義

在電氣線路中無論高壓、低壓、直流、交流，線纜均采用不同顏色進行區分，其中直流電正極常用紅色表示，負極常用黑色表示。交流電單項紅色表示火線、藍色表示零線、黃綠相間表示地線。另外交流三項電中，黃色表示A項火線，綠色表示B項火線，紅色表示C項火線，藍色表示零線，黃綠或黑色表示地線。

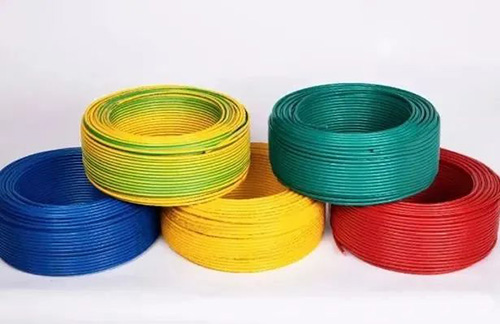

五色線材

電線、線纜連接方式

線纜在滿足使用需求的背景下，存在延長或連接的情況。對于0.75mm至10mm以下的線纜，常采用纏繞對接、交叉纏繞對接的方法。10mm以上與多芯電纜常用對接接頭壓接形式，具體操作方法可搜索相關操作指引，這里不做過多贅述。

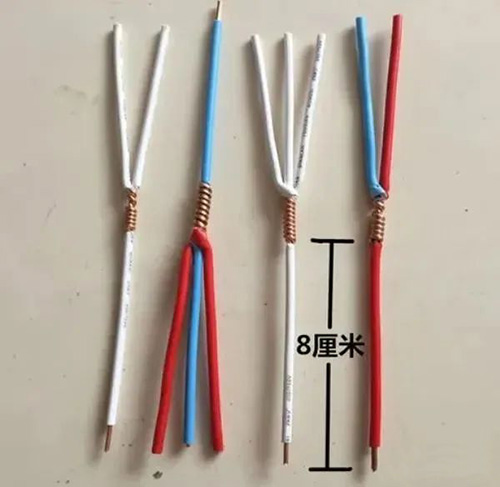

簡單繞接

三、電線、線纜功率計算

線纜負荷電流計算

結合用電設備功耗情況，滿足使用需求。在線纜承受最大電流載荷量的前提下，安全平穩提供電源供應，線纜承受負荷電流計算是科學嚴謹?shù)闹匾w現。在電工專業領域一直延續這么一個口訣：10下5；100上2；25、35、4、3界；70、95、2倍半。穿管高溫8、9折，裸線加一半，銅線升級算。其含義是前邊10、100、25、35等指線徑，后邊5、2、4、3界指每平方毫米安全載流量。穿管、高溫8、9折指遇到類似情況8、9打折，若為裸線則按一半電流量計算，銅線則按升級一檔計算。

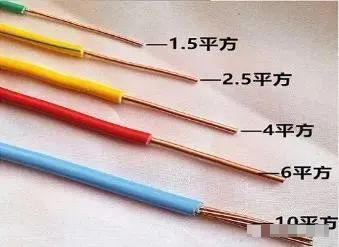

各種線徑示意

電線、線纜損耗計算

在計算線路損耗時，需具備兩項數據參數：電阻和電流即可獲得電線、線纜的損耗數據。

首先是線路電阻計算：線路電阻R=電阻率*總長度/S,公式中電阻率銅為0.0175歐mm2/m,鋁為0.0283歐mm2/m，S為電纜截面積。

其次是線路電流計算，線路電流可采用實測值現場獲取，或采用理論值單項220V線電流=設備額定功率/220，三項線路電流=設備額定功率/額定電壓/1.732/功率因素。

最后電線損耗：單項220V電路電線損耗功率=線路電流平方*R,三項電路電線損耗功率=線路電流平方*3*功率因素*R。

寫在最后：線路、線纜是供電系統、電子電路重要組成部分之一，通過上述線材、類型、特性、載流等方面進行全面概述。掌握上述內容為電工專業學習打下良好基礎，同是也是電工從業必須掌握基本要領。
