電力電纜故障測距儀使用方法

必備工具和材料：

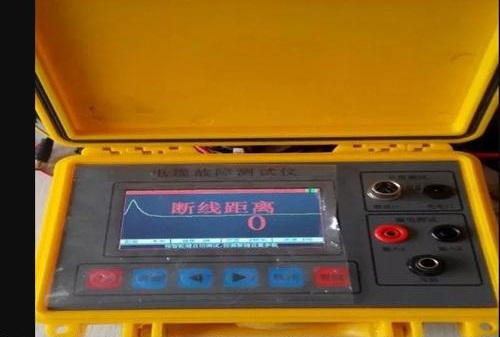

電力電纜故障測距儀：例如HDDL-A型測距儀

放電棒

低壓脈沖測試導引線

兆歐表或萬用表

充電器

高壓信號發生器（用于脈沖電流法）

電流耦合器（用于脈沖電流法）

準備工作：

確定電纜故障性質：在測定電纜故障之前，測試人員除了需要掌握測距儀的操作方法，還需確定電纜故障的具體性質。使用兆歐表或萬用表在一端測量各相對地及相間的絕緣電阻，根據阻值確定故障類型。

低阻故障：阻值低于100歐姆的為低阻故障。

短路故障：阻值在0至幾十歐姆的為短路故障。

斷線故障：阻值極高或無限大的為斷線故障。

高阻閃絡性故障：高阻故障（數百兆歐及以上），并在高壓試驗時有瞬間放電現象的為閃絡性故障。

詳細測試步驟：

一、低壓脈沖法測試步驟：

低壓脈沖法適用于檢測低阻、短路及斷線故障，同時也可用于測量電纜的全長和波速度。以下是詳細的測試步驟：

接線：

首先用放電棒將電纜各相線對地充分放電。

將低壓脈沖測試導引線一端的插頭接儀器的信號插孔，另一端的兩個夾鉗接故障相和地（或兩故障相）。

選擇測試范圍：

初始測試時選擇的范圍應大于電纜全長幾百米。例如，電纜全長為1400米，則應選擇3000米范圍，而不是1500米。若發現可疑點較近，為了獲得更高的測距分辨率，可以適當將范圍縮小。每次改變范圍，儀器會自動進行一次測試。

設定波速：

根據電纜類型設定合適的波速。例如：

交聯聚乙烯電纜：波速170m/μs

油浸紙電纜：波速160m/μs

聚乙烯全塑電纜：波速201m/μs

橡膠電纜：波速220m/μs

調整增益：

在正常模式下，按增益+和增益-鍵調節增益，使反射脈沖足夠大且不失真。每次改變增益，儀器會自動進行一次測試。

故障點定位：

在正常模式下，按五向鍵的向左和向右鍵調節光標位置，將虛光標移動到反射脈沖的起始點，屏幕上顯示的數值即為故障點距測試端的距離。

精細測量：

使用比例操作可以將波形進行水平縮放，得到更精細的波形和更高的測距分辨率。

波形比較：

測試得到故障相和完好相的波形，選擇暫存比較功能，將兩條波形用不同顏色同時顯示，兩波形分叉的起始點即為故障點。

波速度校準：

根據已知的電纜全長，可以精確校準波速度。用一段已知長度的同類型電纜，測量其對端開路和短路波形并比較，調整波速使得長度測量值和已知長度相同，則此時的波速為實際波速。

二、脈沖電流法測試步驟：

脈沖電流法適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，并與高壓部分完全隔離，保證安全性。以下是詳細的測試步驟：

準備高壓裝置：

設置所需的高壓設備，包括調壓器、高壓變壓器、高壓脈沖電容、高壓球隙等。

接線：

按照儀器提示的接線圖連接電纜和取樣器。

設置參數：

進入沖閃法工作模式，設置傳輸速度，調節增益旋鈕至適當位置。

采樣：

通電對故障電纜升壓，電壓升到一定值，故障點發生閃絡放電，儀器記錄下波形。

分析波形：

根據波形大小調整增益，重復采樣，確定故障點位置。

注意事項：

高壓操作安全：高壓閃絡測試時，高壓試驗設備應由專業人員操作，在改變接線、調整球隙間距時務必斷電，并對電容器和電纜充分放電，再與地線搭接。

設備連接安全：測試前，應先對故障電纜加壓放電，確保各連接線點無放電現象，所加電壓已使故障點發生閃絡放電，然后開始投入儀器測試。

正確接地：高壓變壓器、操作箱、電流取樣器應正確接地，所有連接點不能出現打火現象，以確保測試成功及設備、人身安全。

避免使用交流電源：測試中儀器避免使用交流電源。

測試結束后的放電處理：高壓閃絡法測試完畢后，必須反復對電容器及電纜放電，方可用低壓脈沖法重新對電纜進行測試操作。

通過上述詳細步驟，結合低壓脈沖法和脈沖電流法，可以有效地檢測和定位電力電纜的各種故障，提高故障診斷的效率和準確性。
