0.6/1KV YJV22、YJLV22 5芯交聯電力電纜外徑、重量及載流量表

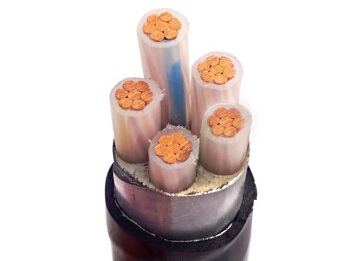

YJV22 5芯交聯電力電纜
| 標稱截面(m㎡) | 電纜參考外徑 | 允許載流量(A) | 電纜參考重量(kg/km) | ||||
| 空氣中敷設 | 地埋敷設 | ||||||
| CU | AL | CU | AL | CU | AL | ||
| 5*4 | 17.6 | 37 | 29 | 50 | 40 | 520 | 396 |
| 5*6 | 19.0 | 46 | 36 | 60 | 50 | 645 | 459 |
| 5*10 | 21.8 | 64 | 50 | 85 | 65 | 920 | 610 |
| 5*16 | 24.5 | 83 | 64 | 110 | 85 | 1276 | 780 |
| 5*25 | 28.9 | 110 | 86 | 140 | 110 | 1871 | 1096 |
| 5*35 | 33.0 | 135 | 105 | 170 | 130 | 2742 | 1657 |
| 5*50 | 37.5 | 165 | 125 | 200 | 135 | 3664 | 2114 |
| 5*70 | 42.8 | 210 | 165 | 245 | 190 | 4866 | 2696 |
| 5*95 | 48.2 | 260 | 200 | 300 | 230 | 6354 | 3409 |
| 5*120 | 53.1 | 305 | 235 | 335 | 260 | 7836 | 4116 |
| 5*150 | 59.3 | 345 | 270 | 380 | 295 | 9670 | 5020 |
| 5*185 | 65.0 | 395 | 310 | 430 | 335 | 11714 | 5979 |
| 5*240 | 72.3 | 465 | 365 | 500 | 390 | 14817 | 7377 |
| 5*300 | 79.4 | 535 | 420 | 565 | 440 | 18161 | 8861 |
0.6/1KV YJV22、YJLV22 5芯交聯電力產品使用特性
1、額定電壓Uo/U為0.6/1KV;
2、電纜導體的長期允許工作溫度為90℃;
3、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：
單芯電纜——無鎧裝20D，有鎧裝——15D;
多芯電纜——無鎧裝15D，有鎧裝——12D;
注(D為電纜外徑mm)。
