ZR-IA-DJYPVPR電纜的構造特點

一、基本定義和應用領域

ZR-IA-DJYPVPR電纜，又稱本安防爆計算機電纜，主要用于存在爆炸危險的場合，例如石油、化工、電力、煤氣工程和礦山等。這些環境下需要高度防爆保護和可靠的信號傳輸，如集散型系統（DCS）和自動化檢測控制系統。這種電纜的設計理念源自對安全性的極致追求，通過先進的科技手段和嚴格的生產工藝，確保每一根電纜具備卓越的安全性能。

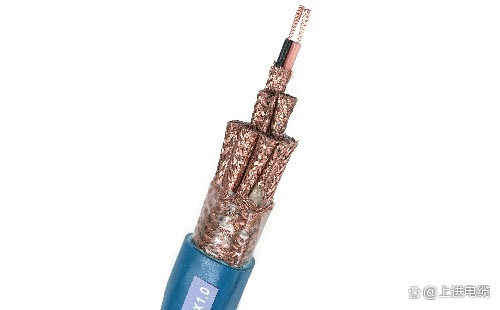

二、詳細構造解析

導體

材質：高純度無氧銅線（通常為絞合形式）。高純度無氧銅具有優良的導電性能和機械加工性能，適合在復雜環境中長時間穩定運行。

結構：多股細銅線絞合成一股，以提高柔韌性和耐用性。這種結構適應頻繁彎曲和復雜敷設的需求，減少了斷裂和磨損的風險。

絕緣層

材料：聚乙烯（LDPE）。聚乙烯絕緣材料具有高絕緣電阻、低介電常數和介質損耗溫度穩定性好的優點，能夠在不同條件下保持穩定的電氣性能。

厚度：根據不同規格，絕緣層厚度有所差異。例如，導體截面積為1.0mm2的電纜，其絕緣層厚度約為0.8mm至1.0mm之間，確保在惡劣環境下仍能提供足夠的電氣防護。

屏蔽層

類型：雙層屏蔽結構，包括一層銅線編織屏蔽和一層銅帶纏繞屏蔽。

作用：提供極高的屏蔽效能，顯著降低外部電磁干擾對信號傳輸的影響。銅線編織屏蔽主要應對高頻電磁干擾，而銅帶纏繞屏蔽則有效抵御低頻電磁干擾，兩者結合形成了寬頻域的高效防護屏障。

護套

材料：聚氯乙烯（PVC）。PVC護套具有良好的耐磨、耐腐蝕和防火性能，適應各種苛刻環境條件下的敷設需求。

附加功能：阻燃、低煙無鹵等特點。在特定需求下，護套材料可以替換為無鹵低煙阻燃聚烯烴，進一步減少燃燒時的毒性和煙霧生成，適用于人員密集場所或環境保護區域。

物理參數

彎曲半徑：非鎧裝、編織屏蔽電纜不小于電纜外徑的6倍；銅帶屏蔽、鎧裝電纜不小于電纜外徑的12倍。這一設計確保了電纜在彎曲敷設過程中內部結構不受損傷，維持良好的電氣特性和機械壽命。

電氣性能

額定電壓：300/500V。

最高工作溫度：根據絕緣材料的不同，分為70℃（聚乙烯）、90℃（交聯聚乙烯）和70℃（無鹵低煙阻燃聚烯烴）。

最低環境溫度：固定敷設-40℃，非固定敷設-15℃，安裝敷設時環境溫度不低于0℃。

其他性能指標：

工作電容（1KHz）：線芯與線芯≤90PF/m

分布電容（1KHz）≤0.6μH/m

電磁干擾感應電壓（400A/m）≤5mV

靜電感應電壓（20kV）<1V

輻射場透入強度（200MHz，120dBμV）≤dBμV

這些參數表明ZR-IA-DJYPVPR電纜在設計上特別重視電氣性能和抗干擾能力，使其在高噪聲電磁環境中依然能夠穩定傳輸信號。

三、綜合優勢

安全性：高強度、高阻燃的絕緣材料有效防止電纜在高溫、高壓環境下引發火災事故。電纜的設計和選材確保在極端條件下仍然能夠正常運作，不會因為環境因素導致電纜本身成為安全隱患。

可靠性：高純度、低電阻的導體材料保證了電流的順暢傳輸，降低了因電阻過大而產生的安全隱患。同時，雙層屏蔽結構提供了卓越的抗干擾性能，確保信號在傳輸過程中不受外界電磁干擾的影響。

環保和可持續發展：在生產過程中，嚴格控制環境污染，采用環保材料和工藝，減少對環境的影響。電纜的設計也充分考慮了資源的循環利用，為未來的可持續發展奠定了堅實基礎。

四、實際應用案例

ZR-IA-DJYPVPR電纜因其卓越的性能被廣泛應用于各類高危環境中，例如：

石油鉆井平臺上的自動化控制系統信號傳輸

化工廠區內的過程控制系統通信線路

煤礦中的監控和報警系統

電廠的分散控制系統（DCS）

這些應用場景普遍具有高爆炸風險和復雜的電磁環境，ZR-IA-DJYPVPR電纜憑借其出色的防爆性能和抗干擾能力，在這些場合中發揮了重要作用，保障了系統的穩定運行和安全性。

綜上所述，ZR-IA-DJYPVPR電纜是一種集安全、可靠、環保于一體的優質電纜產品。它以其卓越的性能和嚴格的質量控制，贏得了廣大用戶的信賴和好評。在未來的發展中，本安電纜將繼續致力于科技創新和品質提升，為用戶提供更加安全、可靠的電纜解決方案。
