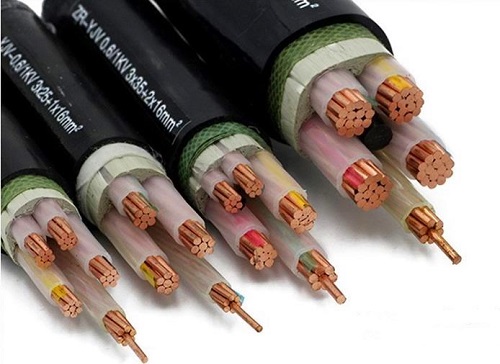

35kV及以下電力電纜型號及產品表示方法

1.用漢語拼音第一個字母的大寫表示絕緣種類、導體材料、內護層材料和結構特點。

如用：Z代表紙；L代表鋁；Q代表鉛；F代表分相；ZR代表阻燃；NH代表耐火。

2.用數字表示外護層構成，有二位數字。無數字代表無鎧裝層，無外被層。第一位數字表示鎧裝，第二位數字表示外被，如粗鋼絲鎧裝纖維外被表示為41。

3.電纜型號按結構的排列一般依次序為：絕緣材料；導體材料；內護層；外護層。

4.電纜產品用型號、額定電壓和規格表示。其方法是在型號后再加上說明額定電壓、芯數和標稱截面積的阿拉伯數字。

如VV42－103×50表示銅芯、聚氯乙稀絕緣、粗鋼線鎧裝、聚氯乙稀護套、額定電壓10kV、3芯、標稱截面積50mm2的電力電纜。

電力電纜型號各部分的代號及其含義

1.絕緣種類：V代表聚氯乙??；X代表橡膠；Y代表聚乙烯；YJ代表交聯聚乙烯；Z代表紙。

2.導體材料：L代表鋁；T（省略）代表銅。

3.內護層：V代表聚氯乙稀護套；Y聚乙烯護套；L鋁護套；Q鉛護套；H橡膠護套；F氯丁橡膠護套。

4.特征：D不滴流；F分相；CY充油；P貧油干絕緣；P屏蔽；Z直流。

5.控制層：0無；2雙鋼帶；3細鋼絲；4粗鋼絲。

6.外被層：0無；1纖維外被；2聚氯乙稀護套；3聚乙烯護套。

7.阻燃電纜在代號前加ZR；耐火電纜在代號前加NH。

充油電纜型號及產品表示方法

充油電纜型號由產品系列代號和結構各部分代號組成。自容式充油電纜產品系列代號CY。外護套結構從里到外用加強層、鎧裝層、外被層的代號組合表示。絕緣種類、導體材料、內護層代號及各代號的排列

次序以及產品的表示方法與35kV及以下電力電纜相同。如CYZQ 102220/1×4表示銅芯、紙絕緣、鉛護套、

銅帶徑向加強、無鎧裝、聚氯乙稀護套、額定電壓220kV、單芯、標稱截面積400mm2的自容式充油電纜。

充油電纜外護層代號含義為

1.加強層：1代表銅帶徑向加強；2代表不銹鋼帶徑向加強；3鋼帶徑向加強；4不銹鋼帶徑向、窄不銹鋼帶縱向加強。

2.鎧裝層：0無鎧裝；2鋼帶鎧裝；4粗鋼絲鎧裝。

3.外被層：1纖維層；2聚氯乙稀護套；3聚乙烯護套。
